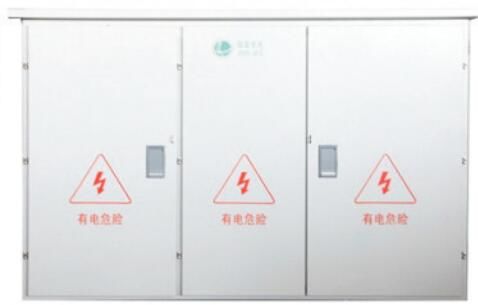

JP智能型綜合配電箱

1、概述

JP系列智能綜合配電箱，是根據*電網關于印發10KV柱上變壓器臺典型設計方案( 2015版)的通知要求,按照標準化配電網的建設要求，本著*、經濟、合理、可靠的原則進行設計，具備電能分配、控制、保護、無功補償、電能計量等多功能的新型戶外綜合配電箱，同時可根據用戶需求加入漏電保護功能。廣泛應用于城市電網、農網改造、工礦企業、路燈照明、住宅小區等交流頻率50HZ、額定電壓380V、額定變壓器容量400KVA及以下的供電配電網絡。產品具有結構新穎、防護等級高、安裝、調試、維護、檢修方便等有點。

2、運行條件

1、環境溫度: -40°C~ +55°C ;

2、空氣相對濕度:≤90% ( 相對環境溫度為20°C~ 25°C ;

3、海拔高度:≤2000m ;

4、環境條件:周圍沒有火災、爆炸危險、嚴重污穢、化學腐蝕、劇烈震動的地方;

5、安裝位置:與地面垂直的傾斜度不超過5° ;

6、抗震能力:地面水平加速度: 2.5m/

3、執行標準

GB/T 15576-2020 低壓成套無功功率補償裝置

GB/T 7251.12-2013 低壓成套開關設備和控制設備第2部分:成套電力開關和控制設備

GB/T 7251.8-2020 低壓成套開關設備和控制設備第8部分:智能型成套設備通用技術條件

GB/T 4208-2017 外殼防護等級( IP代碼)

GB/T 6829-2017 剩余電流動作保護電器( RCD)的一般要求

GB/T 13955-2017 剩余電流動作保護裝置安裝和運行

DL/T 375-2010 戶外配電箱通用技術條件

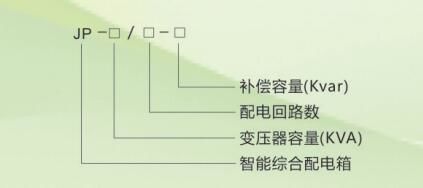

4、型號含義

5、技術參數

6、智能綜合配電箱的功能單元和結構

1、功能單元

裝置功能單元分為五個部分: 計量單元、終端單元(可選配)、控制保護單元、防雷保護和接地保護單元、無功補償單元。

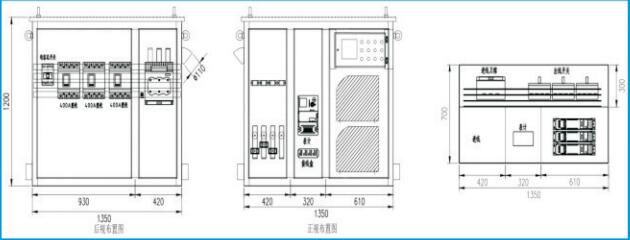

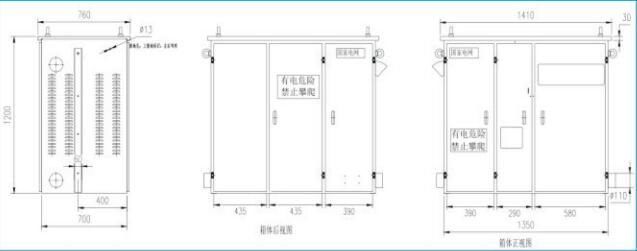

2、箱體結構

2.1、JP智能綜合配電箱箱體材料采用不銹鋼(亞光304 )，厚度不小于1.5mm，箱體采用前后開門，門鉸鏈采用不銹鋼材質。

2.2、JP智能綜合配電箱箱體分為總進線開關室、計量室、配電室、無功補償室,每個室之間相互獨立。在計量室預留自動化電網所需設備的位置,計量室封閉。

2.3、進出線布置:采用箱體側面進線，設置專用不銹鋼防水彎頭，彎頭與箱體間配置防水膠墊,并方便電纜接線;出線采用箱體側面出線和下面出線兩種形式，進出線口均采取電纜口封堵形式，防止小動物進入。

2.4、箱體通風設計，頂部有隔熱層，充分考慮通風散熱、防塵、防水、防小動物,在箱體左右兩側加工散熱孔，孔內家裝防塵網,網孔直徑< 1mm。

2.5、箱體頂部設置四個吊環，兩側各設置一個吊環，滿足運輸和起吊要求，箱體采取頂部兩側角鋼吊裝和底座安裝的兩種方式。

2.6、箱體采用新型防雨鎖,鎖加防撬功能,計量室還配置掛鎖鎖鼻和鉛封掛件。

2.7、箱體外殼設有明顯的與外設接地系統相連接的接地裝置.

2.8、箱體標識設置符合《國網公司品牌標識應用管理辦法》和《國網公司標識應用手冊》的相關規定,按*電網相關要去統一-安裝* 警示標識。

7、訂貨須知

1、配電變壓器的容量;

2、饋電路數及規格;

3、補償容量、電容器分組及投切開關的要求;

4、是否加裝漏電保護功能;

5、箱體材質及顏色要求。
