JP2系列變負載進相機

1、概述

JP2系列變負載進相機是-種專為大中型繞線式異步電動機提高功率因數的就地?zé)o功功率補償設備，它串接與電機轉子側，主要運用于負載變動及突變的場合，除具備JP1靜止式進相機的基本功能外,還能夠自動跟蹤負載的變化及時調整單片機的參數，使得電動機的功率因數始終處于*佳狀態，它完全解決了電動機拖動的負載不恒定及突變的無功補償難題，成為當今建材行業破碎機、輥壓機，冶金行業的軋機、糖廠的撕解機等設備的理想補償裝置。

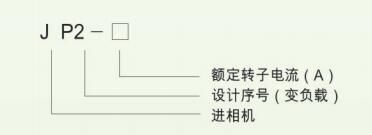

2、型號含義

3、主要技術參數

4、使用條件

1、周圍空氣溫度上限不超過+40°C，下限不低于50°C ;大氣相對濕度不超過85% ;

2、海拔高度不超過1.5千米，特殊情況需另議;

3、安裝地點無顯著的搖動與沖擊振動;

4、在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體與導電塵埃;

5、柜體頂部上方600mm范圍內沒有任何遮擋物，若柜體下部電纜溝為封閉式，需將柜體墊高100mm，形成通風通道;

6、控制柜電源:三相四線380V/220V+10%、50Hz、 40A~ 100A。

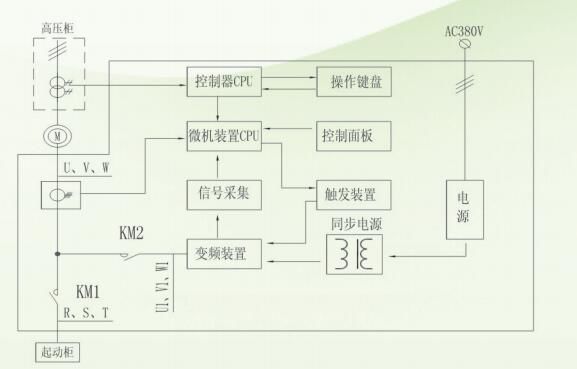

5、工作原理

JP2系列變負載進相機采用交交變頻和微機控制技術，將二相交流380V 50HZ電壓通過同步變壓器降壓為8V(11V、14V、16V可選)，施加到12只晶閘管和6只平衡電抗器上，變換成與電機轉子頻率相同( f1s=1Hz)的三相交流電。該電流通入轉子回路，從而在轉子回路中產生一個超前于轉子電動勢近900的附加電動勢Ef，進而改善電機的功率因數，同時根據電動機實時功率因數的大小，自動調整附加電動勢Ef的幅值，改變轉子電流的大小，從而動態地改變電機的功率因數。

6、產品特性

1、本產品結構形式為無觸點，參數容易調節, 不怕灰塵，很容易與電動機達到*佳配合，克服了旋轉式進相機的兩大缺點;

2、本產品能使電動機功率因數提高到0.95以上，降低定子電流15~ 20%左右，無功功率降低60%以上，有效地減少電動機供電線路的電壓損失及電力損耗;

3、本產品采用交交變頻與微機控制技術，真正做到無環流系統使設備本身的能耗降低到*小;

4、采用功率因數閉環控制，實時進行動態補償;

5、微機裝置采用雙CPU技術，有多種補償模式，自動跟蹤負載的變化調整相關參數設置，在負載變動的情況下，使電動機的功率因數始終保持在*佳的補償狀態;

6、滿足不同工礦負載的補償適應程度，高于就地電容補償和靜止式進相機補償; ,

7、具有故障自動保護功能，保障設備長期*運行;

8、操作簡單,安裝調試和維修保養均不影響正常生產，半年內可收回成本。

7、訂貨須知

為了獲得*佳無功補償效果，進相機的選型和輸入電壓需要根據電動機的參數和負載情況進行選配，用戶在訂貨時應提供電動機的相關參數:

1、電動機的型號;

2、電動機的額定功率;

3、電動機額定電子電壓U1、額定定子電流I1 ;

4、電動機額轉電子電壓U2、額定定子電流12 ;

5、電動機實際功率因數COS中1 ;

6、電動機所帶負載類型及實際負荷率;

7、定子側高壓柜電流互感器變比。
