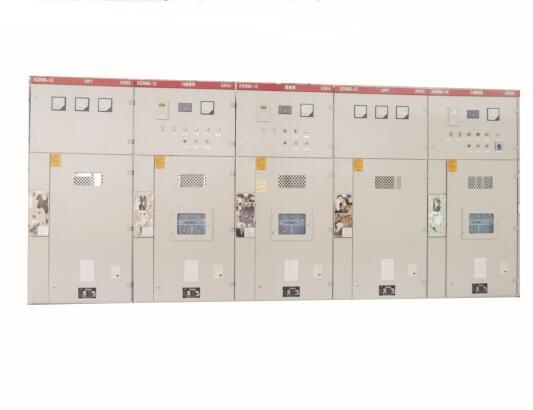

XGN66-12箱型固定式交流金屬封閉開關設備

1、概述

XGN6612箱型固定式交流金屬封閉開關設備,是我公司在吸收國內外*技術的基礎上研制成功的新一代開關設備,產品符合GB3906-2006標準,該設備采用新型電氣元器件、覆鋁鋅板組裝式結構、機械“五防”聯鎖,體積較同類開關設備減少百分之三十，廣泛應用于50HZ,額定電壓10KV以下的單母線供電方式下的開閉所、變電站、工礦企業、住宅小區、醫院、學校、市政設施等領域,作為接受和分配電能之用,滿足電力系統“四遙”功能

2、型號含義

3、正常工作條件

戶內、環境溫度:上限+40℃ 下限-15℃C

相對濕度:日平均值不大于95%,月平均值不大于90%

海拔高度:不超過1000M

地震烈度:不超過8度

無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈震動的場所

4、產品執行標準

GB3906-2006           3.6-40.5KV交流金屬封閉開關設備和控制設備

GB1984-2003           高壓交流斷路器

GB1208-2006            電流互感器

GB1985-2004           高壓交流隔離開關和接地開關

GB/T14285-2006      繼電保護和*自動裝置技術規程

DL/T404-2007          3.6-40.5KV交流金屬封閉開關設備和控制設備

DL/T593-2006          高壓開關設備和控制設備標準的共用技術要求

GB2682-81               電工成套裝置中的指示燈和按扭的顏色

5、主要技術參數

6、產品結構

開關柜柜體為箱型固定式結構,柜體框架由覆鋁鋅板經過數控機床加工成C型型材及聯接附件組裝而成,開關柜的后上部為母線室、前上部為低壓繼電器室,柜頂后部為壓力釋放通道,柜頂前部為小母線室;開關柜中下部貫通,母線室通過中上部的GN30旋轉隔離開關作為電源引入點,中部安裝真空斷路器、下后部安裝互感器及接地開關;隔離開關操動機構及機械閉鎖裝置在柜體前中部的左側安裝,隔離開關與真空斷路器及柜門之間安裝有強制閉鎖裝置,滿足產品“五防”要求;柜體的后底部安裝有專用接地母線TMY-40×4,*設備能夠*可靠接地

7、開關柜外形

7.1、開關柜的基本裝配示意下

7.2、開關柜的尺寸

8、訂貨須知

8.1、主接線方案編號及單線系統圖;

8.2、開關柜排列圖、平面布置圖(或并柜圖)

8.3、二次回路接線原理圖、端子排列圖。

8.4、開關柜主要元器件的型號、規格、數量

8.5、特殊器件請?zhí)峁S家及相應技術資料

8.6、主母線的規格、材質,柜體顏色等

8.7、需要母線橋時,提供跨距和高度尺寸

8.8、備品、備件的名稱及數量。
