1、 概述

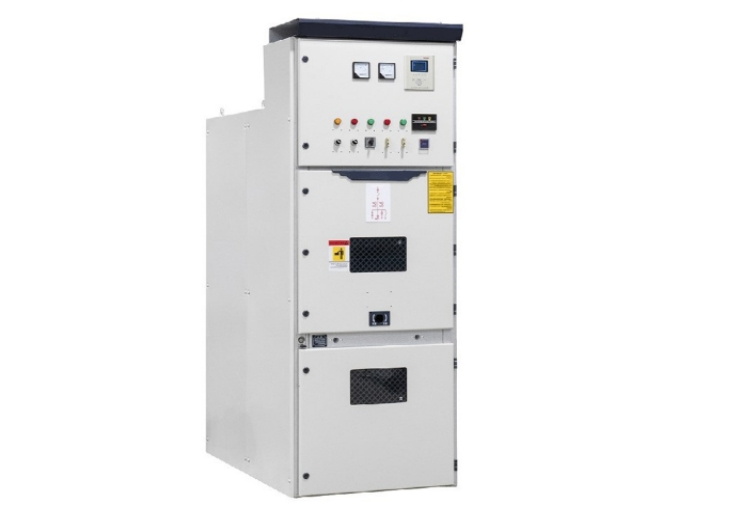

KYN28-24系列鎧裝移開式交流金屬封閉開關設備，適用于戶內額定頻率50/60HZ，額定電壓24KV的電力系統中，作為分配和接收電能以及大型電動機起動，并對電路實行控制、保護和監測；其設計遵循相關*標準和行業標準，具備高可靠性、*性和靈活性，廣泛應用于發電廠、變電所、工礦企業及高層建筑等用電場所，

   KYN28-24系列鎧裝移開式交流金屬封閉開關設備具備“五防”功能，配置*可靠的控制保護元件，母線采用熱縮絕緣材料或環氧涂覆的絕緣手段，優化電極形狀，柜內可配置VS1-24、VD4-24等國產或合資真空斷路器手車、隔離手車、熔斷器手車、PT手車、計量手車等手車單元。

2、 標準及規范

GB/T3906-2020 3.6～40.5KV交流金屬封閉開關設備和控制設備

GB/T38658-2020  3.6kV～40.5kV交流金屬封閉開關設備和控制設備型式試驗有效性的延伸導則1

GB1984-2014 高壓交流斷路器

GB1208-2006 電流互感器

GB1207-2006電磁式電壓互感器

GB 11032-2010 交流無間隙氧化鋅避雷器

GB1985-2014 高壓交流隔離開關和接地開關

GB/T11022-2011 高壓開關設備和控制設備的共用技術要求

GB14285-2006 繼電保護技術規范

GB/T14285-2006 繼電保護和*自動裝置技術規程

DL/T5136-2001 火力發電廠、變電所二次接線設計技術規程

DL/T404-2007  3.6～40.5KV交流金屬封閉開關設備和控制設備

DL/T593-2006 高壓開關設備和控制設備標準的共用技術要求

GB2682-81電工成套裝置中的指示燈和按扭的顏色

GBT4208_2017外殼防護等級（IP代碼）

GB/T 4026-2010人機界面標志標識的基本和*規則-設備端子和導體終端的標識



3、 正常工作條件

◇戶內、環境溫度：上限+40℃ 、下限-15℃，且在24h內測得的平均值不超過35℃。

◇相對濕度：日平均值不大于95%，月平均值不大于90%

◇海拔高度：不超過1000M

◇飽和蒸汽壓：日平均值不大于2.2×10-3MPa，月平均值不大于1.8×10-3 MPa；

◇地震烈度：不超過8度

◇無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈震動的場所。

◇特殊使用條件時，用戶與制造商協商。

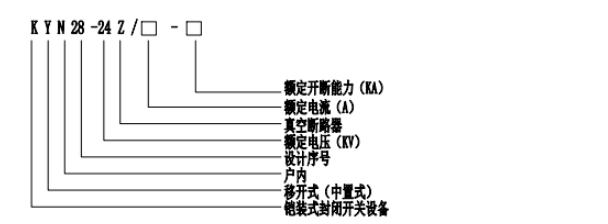

4、 型號含義

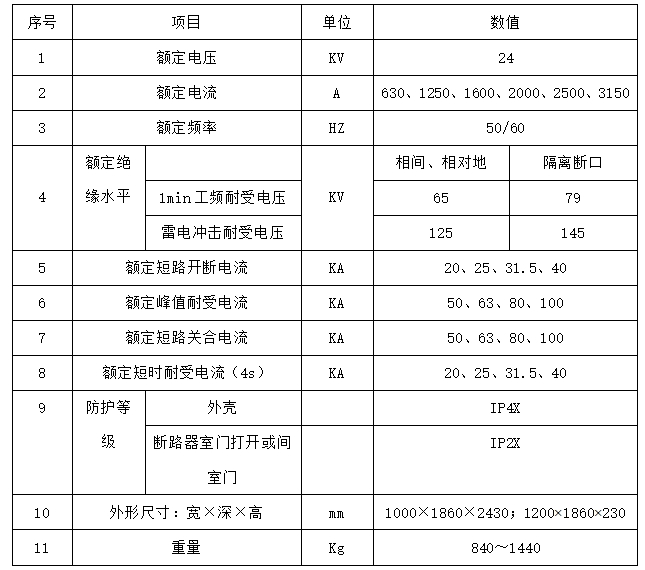

5、 主要技術參數

6、 結構簡介

6.1、主結構

   開關設備按GB3906-2020中的鎧裝式金屬封閉開關設備而設計。整體是由柜體和中置式可抽出部件（手車）兩大部分組成。柜體分四個單獨的隔室，外殼防護等級為IP4X，各小室間和斷路器室門打開時防護等級為IP2X。具有架空進出線、電纜進出線及其它功能方案，經排列組合后成為各種方案形式的配電裝置。本開關設備可以從正面進行安裝調試和維護，以此可以背靠背組成雙重排列和靠墻安裝，提高開關設備的*性、靈活性，減少了占地面積。

6.2、外殼

  開關設備的外殼選用覆鋁鋅板，經過CNC機床加工，并采取多重折邊工藝，這樣使柜體不僅具有精度高，很強的抗腐蝕與抗氧化作用，而且由于采用多重折邊工藝，使柜體比其它同類設備重量輕、機械強度高、外形美觀。柜體采用組裝式結構，用拉鉚螺母和高強度的螺栓連接而成，這樣使生產周期縮短、零部件通用性強、占地面積少，便于組織生產。

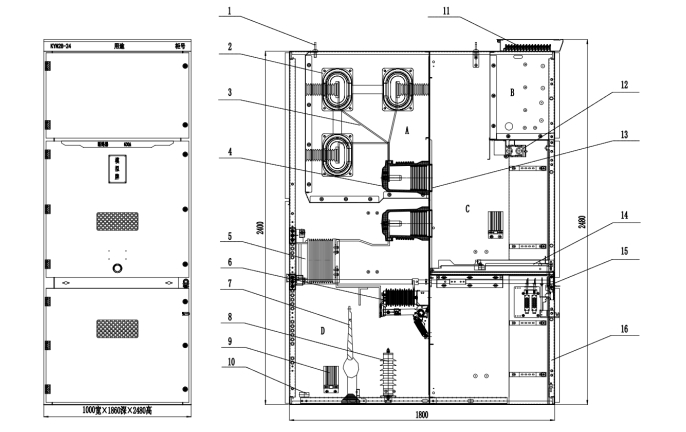

1、 吊環  2、母線套管  3、分支母線  4、靜觸頭盒  5、電流互感器  6、接地開關

7、 電纜  8、避雷器  9、加熱器  10、接地母線  11、小母線支架  12、手車二次聯鎖

13、活門聯鎖  14、斷路器導軌  15、緊急解鎖  16、柜體框架

6.3、隔室

  開關設備主要電氣元件都有其獨立的隔室，按功能分為：斷路器手車室-C、母線室-A、電纜室-D、繼電器儀表室-B，各隔室間防護等級達到IP2X。除繼電器室外，其它三隔室都分別有泄壓通道。由于采用了中置式結構形式，使電纜室空間位置大大增加，達到設備可接多路電纜的目的。

7、外形基礎示意

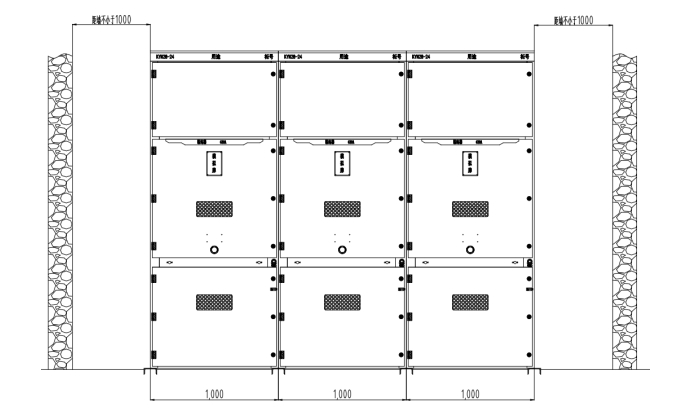

                              配電室排列示意圖





                          電纜溝截面示意圖



8、訂貨須知

◇主接線圖方案編號及單線系統圖、排列圖、平面布置圖。

◇二次功能圖、端子圖。若無端子排列圖，則按制造廠家端子排列圖。

◇電氣元件的型號、規格、數量、品牌。

◇開關設備匯總表

◇需用母線橋時，提供跨距和高度尺寸。

◇特殊使用環境條件需要訂貨時提出。

◇備品備件的數量。
