TBB系列高壓并聯電容器裝置(手動)

1、概述

TBB系列高壓并聯電容器裝置適用于頻率為50Hz,額定電壓等級為6kV、10kV. 35kV的輸配電系統中， 作為系統無功功率的補償裝置，使系統功率因數達到*佳， 并可以調整網絡電壓，以減少配電系統和變壓器的損耗，降低線路損耗，改善電網的供電質量。

2、標準及規范

GB3983.2-1989 高電壓并聯電容器

GB50227-2008 并聯電容器裝置設計規范

JB/7111-1997 高電壓并聯電容器裝置

GB/T11024.1-2001 標稱電壓1kV以 上交流電力系統用并聯電容器

DL/T604-1996  高電壓并聯電容器裝置訂貨技術條件

GB10229-1988 電抗器

3、正常工作條件

1、裝置分戶內和戶外使用兩種情況;

2、環境溫度為-25°C +45°C ;相對濕度不超過85% ;

3、安裝運行地區海拔不超過1000m ;

4、安裝場所應無劇烈的機械震動傾斜度不超過5度;

5、周圍介質無有害氣體及蒸汽、無導電性或爆炸性塵埃,無易燃易爆危險品。

注:裝置的適用條件超過上述要求，應另行設計。

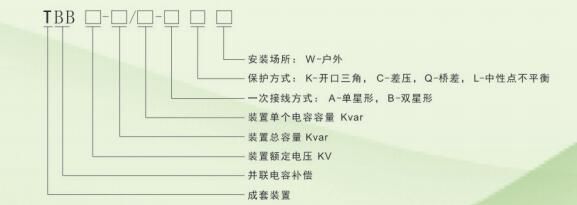

4、型號說明

5、產品特點

裝置的實際電容與其額定電容之差不超過額定值的0~ 10%， 裝置的任何兩線路端子之間的*大值與*小值電容之比不超過1.02。

裝置允許在工頻1.1倍額定電壓下長期運行;并允許在由于過電壓和高次諧波造成的有效值1.3倍額定電流的穩態過電流下連續運行。

根據用戶系統情況，可配置不同電抗率的電抗器來抑制諧波和合閘涌流，能將電容器組投入運行瞬間產生的涌流限制在電容器組額定電流的20倍以下。

具有*的電容器保護功能，單臺電容器短路保護采用高壓噴逐式熔斷器;并根據主接線型式的不同，電容器組設有開口三角不平衡電壓、中性點不平衡電流等繼電保護。

采用柜式結構設計，采用框架結構另行設計。裝置一般包含以下設備:隔離開關、高壓并聯電容器、電容器過負荷保護專用熔斷器、串聯電抗器、放電裝置(專用放電線圈或電壓互感器)、無間隙氧化鋅避雷器、接地開關、帶電顯示裝置等。

6、典型方案及技術參數

6.1、裝置的典型一次方案見下圖

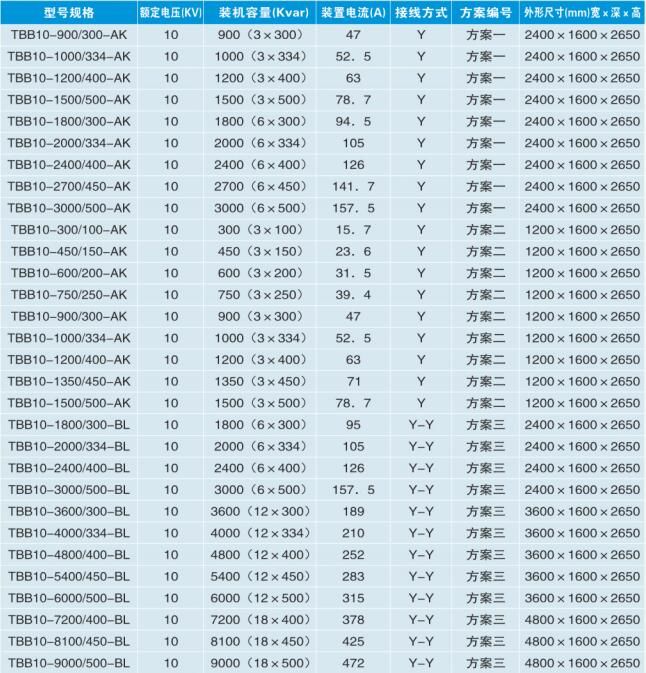

6.2、參數表

7、訂貨須知

7.1、訂貨時請?zhí)峁┮?次接線圖、平面布置圖、設備排列圖。

7.2、客戶訂貨時應寫明高壓并聯電容器裝置的型號、規格、電壓等級、容量及方案類型，進線方式。并注明是否包含以下設備:串聯電抗器、氧化鋅避雷器、放電線圈、接地刀閘、聯接母線、成套柜或支架和圍欄等。

7.3、產品顏色。
