XGN2-12(Z)箱型固定式交流金屬封閉開關設備

1、概述

XGN2-12(z)箱型固定式交流金屬封閉開關設備(簡稱高壓開關柜)主要用于3.6-12KV三相交流50HZ系統中作為接受與分配電能、并對電路實行控制、檢測和保護之用。該開關柜具有五防閉鎖功能,主要配用ZN28A系列真空斷路器

2、標準及規范

GB3906-2006                  3.6~40.5kV交流金屬封閉開關設備和控制設備

3、正常工作條件

戶內、環境溫度:上限+40°C下限15℃

相對濕度:日平均值不大于95%,月平均值不大于90%

海拔高度:不超過1000M

地震烈度:不超過8度

無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈震動的場所

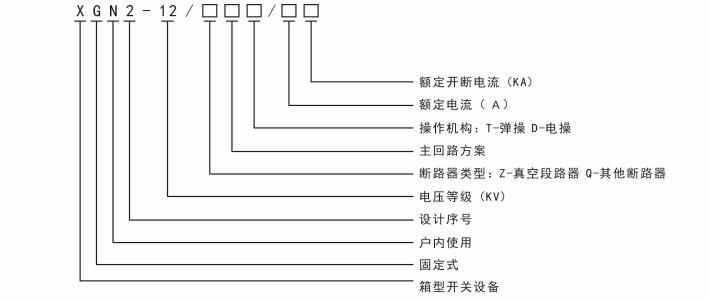

4、型號說明

以上圖片由湖北金頓高低壓開關柜整理提供

5、主要技術參數



以上圖片由湖北金頓高低壓開關柜整理提供

 6、結構及外形尺寸示意圖

7、訂貨須知

定貨時用戶需提供下列資料:

7.1、主接線方案編號及單線系統圖;

7.2、開關柜排列圖、平面布置圖(或并柜圖)

7.3、二次回路接線原理圖、端子排列圖

7.4、開關柜主要元器件的型號、規格、數量

7.5、特殊器件請?zhí)峁S家及相應技術資料

7.6、主母線的規格、材質,柜體顏色等

7.7、需要母線橋時,提供跨距和高度尺寸

7.8、備品、備件的名稱及數量

7.9.開關柜使用在特殊條件時應在訂貨時提出
