JP低壓綜合配電箱

1、概述

JP低壓綜合配電箱是一種集電能分配、計量、負荷監控、保護、控制，無功補償于一體的配電設備,廣泛應用于城市、農村配電變壓器,額定頻率50HZ額定電流630A(容量400KVA)及以下的配電系統中,戶外柱上安裝。

2、執行標準
2.1、無爆炸性、腐蝕性氣體或塵埃的場所;
2.2、無劇烈振動搖晃的場所;
2.3、環境溫度在-5℃~+40℃,相對濕度不超過90%,無凝露結晶
2.4、安裝傾斜度≤5°;
2.5、海拔高度s2000m,超過時需要做技術處理
2.6、供電電壓波動誤差為±10%。

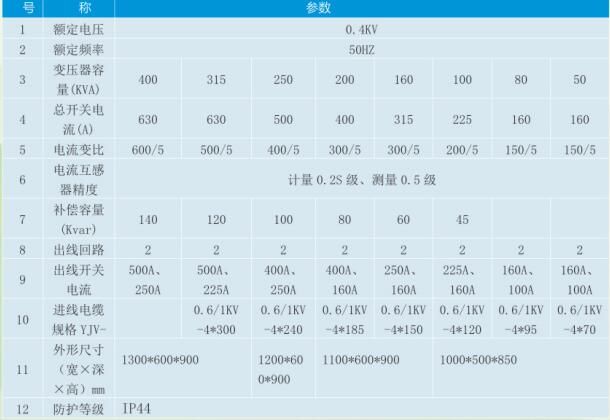

3、技術參數

以上圖片由金頓高低壓開關柜廠家整理提供

4、執行標準
G87251.1-2013             低壓成套開關設備和控制設備..部分:型式試驗和部分型式試驗成套設備
GB/T10233-2016           低壓成套開關設備和電控設備基本試驗方法
GB13955-2017              剩余電流動作保護裝置安裝和運行
GB14048.2-2012           低壓開關設備和控制設備斷路器
GB/T15576-2015           低壓成套無功功率補償裝置
GB4208-2008                外殼防護等級
DT/375-2010                 戶外配電箱通用技術條件
DL/T499-2001               農村低壓電力技術規程
DL/T614-2007               多功能電度表
DL/T620-2016               交流電氣裝置的過電壓保護和絕緣配合

5、型號含義

以上圖片由金頓高低壓開關柜廠家整理提供

6、箱體結構
箱體采用1.5mm-2.0mm厚的不銹鋼板經過剪板,沖孔、折彎、焊接等工序加工而成,戶外型,前后面布置,防護等級P44、頂蓋具有3°-5°的排水傾角,配電箱體能夠防雨、防塵、防盜、防漏電、防富擊、防電磁干擾,具有足夠的機械強度,在運輸、安裝、使用過程中不會發生變形

7、功能劃分
綜合配電箱按照功能可以劃分為:計量單元、測量單元、控制保護單元、無功功率補償單元
