YB系列高低壓預裝箱式變電站

1、概述

高壓/低壓預裝式變電站是將配電網末端變電站預先在工廠內制造裝配,包括變壓器、高壓間隔和控制設備、低壓間隔及控制設備、內部接線、計量、補償、避雷器等輔助設備配置在一個公用外殼或一組外殼內的一種成套變電站,是城鄉變電站改造的新裝備廣泛應用與10Kv/04KV的城網建設、城市路燈照明、綠化區、高層建筑、商業中心、居民小區、工廠和鐵路等供電。

2、執行標準
GB17467-2010高壓/低壓預裝式變電站
DLT537-2002高壓低壓箱式變電站選用導則

3、正常使用條件
1、周圍空氣溫度不高于+40℃、不低于5℃并且24h內平均溫度不得高于+35℃
2、氣條件:空氣清潔、相對濕度在.高溫度為+40C時不超過50%,在較低溫度時允許有較高的相對濕度
3、高度不得超過2000m
4、劇烈振動及沖擊且垂直傾斜度不超過5的場合
5、有導電塵埃、腐蝕性氣體、沒有火災及爆炸危險的場合

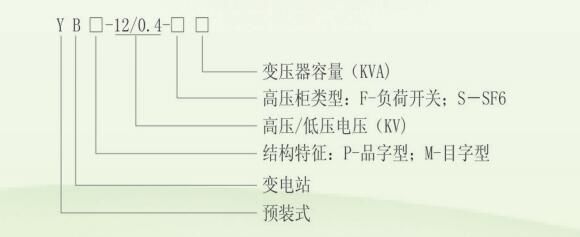

4、型號說明

以上由湖北金頓高低壓開關柜整理提供

5、結構
1、本系列產品采用框架結構,用型鋼焊接并經表面處理而成,外殼采用防銹鋁合金板、,彩色夾芯板或
2、用全封閉設計、全絕綠結構、*的機械電氣連鎖滿足防防”要求,*人身*
3、進出線方式:高壓電纜進低壓電纜出、高壓電噴進低壓架空出、高壓架空進低壓電纜出高壓架空進·低壓架空出
4、高壓側一次供電系統可布置成環網供電,終端供電,雙電源供電等多種方式,還可裝設高壓計量元件,滿足高壓計量要求
5、低壓室采用固定式或抽出式結構組成用戶所需的供電方案,可組合成配電、照明計量,無功補償?shù)榷喾N功能,滿足用戶不同需求，方面供電管理

6、高低壓式可根據環境的不同,選擇安裝*裝置,防止凝露與腐蝕發生;
7、據場地的要求和檢修方便,可對高、低壓室和變壓器室進行目字形布置或品字型布置

以上由湖北金頓高低壓開關柜整理提供

6、主要技術參數

以上由湖北金頓高低壓開關柜整理提供

7、訂貨須知
1、型號、規格、數量、顏色;
2、變壓器的類型和容量;
3、高低壓設備的一次方案圖及主要元器件的參數
4、進出線方式、安裝場地尺寸方向數據
