DFW系列高壓電纜分接箱

1、概述

DFW系列電纜分接箱(又稱為電纜分支箱)，分 為帶開關和不帶開關兩種型式，是額定電壓12KV、額定電流630A以下的戶外高壓電器設備，用于電纜的聯接和分接。

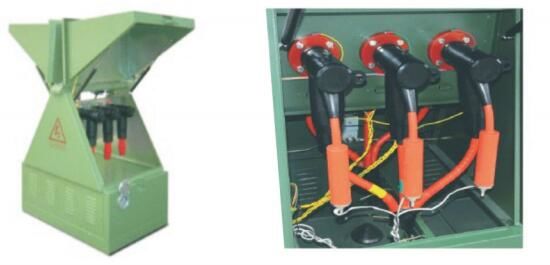

DFW系列高壓電纜分接箱由帶電可觸摸屏蔽性硅橡膠電纜接頭、電纜附件、SF6符合開關或環網柜、真空斷路器等電器元件、二次元件和箱體組成，充分靈活運用了電纜接插件串聯并聯的優勢,根據用戶需要進行可靠組合，實現了全密封、全防護、全絕緣、防凝露、防塵埃、抗腐蝕、免維護的特性，可在戶外全天候的運行。

2、標準及規范

2.1、帶開關電纜分接箱

2.1.1、冷板噴塑

2.1.2、不銹鋼噴塑

2.1.3、木條裝飾景觀型

2.1.4、非金屬景觀型

2.1.5. SMC非金屬符合板材

2.2、不帶開關電纜分接箱

2.2.1、冷板噴塑

2.2.2、不銹鋼噴塑

3、執行標準

GB11033.1-3-1989 額定電壓26/35KV及以下電力電纜附件基本技術要求

GB11022-2011 高壓開關設備和控制設備標準的共用技術要求

GB110322-2010 交流無間隙金屬氧化鋅避雷器

GB/T4109-2008 交流電壓高于1000V的絕緣套管

4、型號說明

4.1、海拔高度小于1000m。

4.2、周?chē)諝鉁囟壬舷薏怀^(guò)+40C ,下限不超過-20°C ,日平均溫差25K。

4.3、污穢等級IV級。

4.4、履冰厚度10mm.

4.5、安裝場所無易燃、易爆、化學腐蝕性物資的存在。

4.6、地震烈度不超過8度。

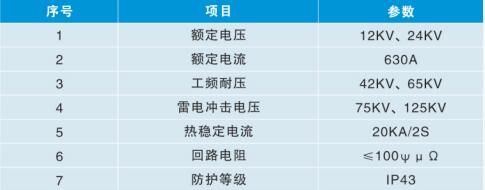

5、技術參數

6、訂貨須知

1、系統額定電壓

2、系統額定電流

3、一次方案圖

4、進、出線回路數

5、進出線電纜型號規格

6、箱體材質

7、特殊要求
