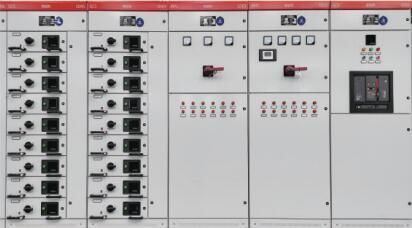

GCS型低壓成套開關設備

1、概述

GCS型低壓成套開關設備(以下簡稱設備)是兩部聯合設計組根據行業主管部門、廣大電力用戶及設計單位的要求設計研制出的符合國情、具有較高技術性能指標、能夠適應電力市場發展需要并可與現有引進產品競爭的低壓成套開關設備。適用于電廠、石油、化工、冶金、建材、紡織、高層建筑等行業的配電系統。在大型發電廠、石化系統等自動化程度高，要求與計算機接口的場所，作為三相交流頻率為50(60)HZ、額定工作電壓380V (400)、(660) ，額定電流為4000A及以下,發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電設備。

2、標準及規范

GB14048.1-2000 低壓開關設備和控制設備總則

GB7251.1-2013 低壓成套開關設備和控制設備 第1部分總則

GB/T7251.12-2013低壓成套開關設備和控制設備 第2部分:成套電力開關和控制設備

GB/T24274-2019 低壓抽出式成套開關設備和控制設備

GB14048-6-1998 交流半導體電動機控制器起動器

JBT9661.1999 低壓抽出式成套開關設備

GB/T4208.2017 外殼防護等級( IP代碼)

GB/T 15576-2020 低壓成套無功功率補償裝置

JB/T11067-2011 低壓有源電力濾波裝置

DLT 379-2010 低壓晶閘管投切濾波裝置技術規范

DLT 1417-2015 低壓無功補償裝置運行規程

GB2682-81 電工成套裝置中的指示燈和按扭的顏色

3、正常工作條件

3.1、周圍空氣溫度不高于+40°C、不低于5°C并且24h內平均溫度不得高于+35°C。

3.2、 大氣條件:空氣清潔、相對濕度在*高溫度為+ 40°C時不超過50%。在較低溫度時允許有較高的相對濕度，例如+ 20°C時為90%。應考慮到由于溫度變化，可能會偶然廠生適度的凝露。

3.3、海拔高度不得超過2000m。

3.4、 污染等級3。

3.5、本設備適用于以下溫度的運輸和儲存過程: -25°C至+ 55°C的范圍之間，在短時間內(不超過24h)可達+70°C,在這些極限溫度下設備不應遭到任何不可恢復的損傷，而且在正常條件下應能正常工作。

3.6、如果上述使用條件不能滿足時，應由用戶和制造商協商解決。

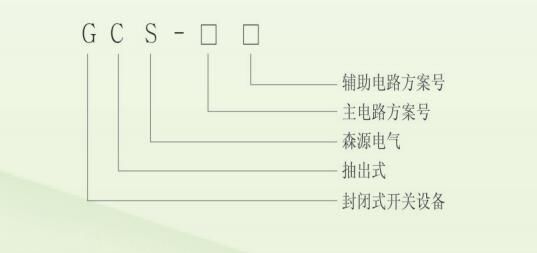

4、型號說明

5、技術參數

6、功能單元

6.1、抽屜層高的模數為160mm。分為1/2單元、1單元、 1.5單元、2單元、3單元五個尺寸系列。

6.2、單元回路額定電流400A及以下(經濟型單元回路*大電流630A)。

6.3、抽屜改變僅在高度尺寸上變化，其寬度、深度尺寸不變。相同功能單元的抽屜具有良好的互換性。

6.4、每臺MCC柜*多能安裝11個一單元的抽屜或22個1/2單元的抽屜。

6.5、抽屜面板上操作機構具有分、合、試驗、抽出等位置的明顯標志。

6.6、抽屜單元設有機械聯鎖設備。

7、訂貨須知

7.1、產品的全型包括主電路方案號和輔助電路方案號

7.2、主電路系統組合順序圖

7.3、輔助電路電氣原理圖

7.4、柜內元器件清單

7.5、電路中電壓、電流、時間等整定參數

7.6、柜體的噴涂顏色

7.7、與產品正常使用不符的其它特殊要求
