HXGNo-12全絕緣型SF6氣體環網開關設備

1、概述

HXGNo-12全絕緣型SF6氣體環網開關設備，是一個完全密封的系統，其所有帶電部分以及開關密封在不銹鋼的殼體內。整個開關裝置不受外部環境條件的影響，從而可以*運行可靠以及人身*，并實現了免維護。通過選擇可擴展母線,可以實現任何組合,達到全模塊化。擴展母線完全絕緣和屏蔽，*了高可靠性和*性。SF6氣體環網開關設備同時可以提供工業自動化解決方案，形成智能化開關的概念，并將現場安裝及調試工作量降低至*低程度。

HXGN0-12全絕緣型SF6氣體環網開關設備，廣泛適用于10KV、6KV小型二次配電站、箱式開閉所、工礦企業、機場、鐵路、商業區、高層建筑、高速公路、地鐵、隧道配電系統,作為電能分配和控制的*開關設備。

2.使用環境

2.1、海拔高度:≤4000m(當設備運行在海拔高度1000m以上時請注明，以便制造商對氣壓進行調整) ;

2.2、環境溫度:*高氣溫+50°C，*低氣溫-40°C，24h內平均氣溫不超過35°C ;

2.3、環境濕度: 24h相對濕度平均不超過95% 8月相對濕度平均不超過90% 8

2.4、安裝環境:周?chē)諝鉀](méi)有爆炸性和腐蝕性氣體，安裝場所無劇烈震動沖擊，污穢級不超過GB/T5582中的工級。

2.5、抗震烈度: 9度。

3.執行標準

GB3804- 2004 3.6KV ~ 40.5KV高壓交流負荷開關

GB1984-2014 高壓交流斷路器

GB16926-2009 高壓交流負荷開關-熔斷器組合電器

GB1985-2014 高壓交流隔離開關和接地開關

GB3906-2020 3.6KV ~ 40.5KV交流金屬封閉開關設備和控制設備

GB/T11022-2011 高壓開關設備和控制設備的共用技術要求

GB311.1-2012 高壓輸配電設備的絕緣配合

GB4208-2014 外殼防護等級( IP代碼)

GB/T5582-1993 高壓電力設備外絕緣污穢等級

4.型號含義

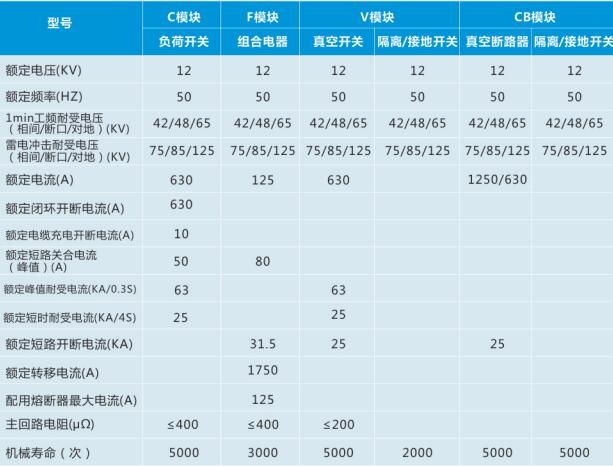

5.技術參數
